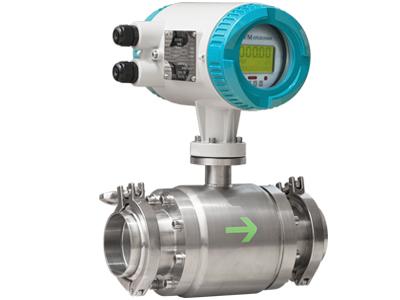

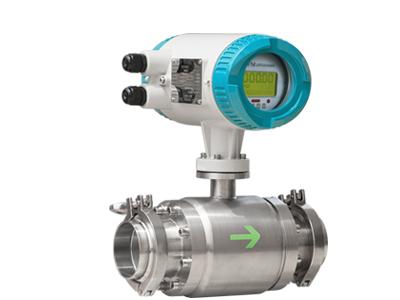

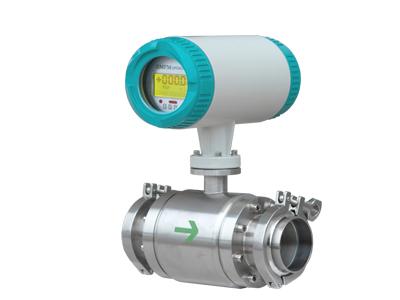

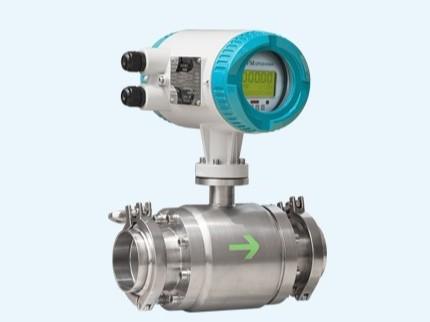

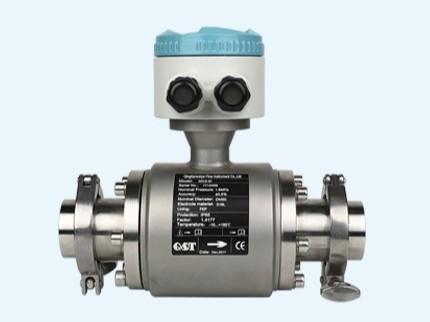

QTLD衛(wei)生型卡(ka)箍式電(dian)磁(ci)流量計

根(gen)據(ju)法拉第電(dian)磁(ci)感(gan)應(ying)原理，在(zai)與(yu)測(ce)量(liang)管軸(zhou)線(xian)和磁力線相垂直(zhi)的管壁(bi)上安裝了壹對檢(jian)測(ce)電(dian)極(ji)，當導電(dian)液體(ti)沿(yan)測(ce)量(liang)管軸(zhou)線(xian)運(yun)動(dong)時(shi)，導電(dian)液體(ti)切割磁(ci)力線產生感(gan)應(ying)電(dian)勢(shi)，此(ci)感(gan)應(ying)電(dian)勢(shi)由(you)兩(liang)個檢(jian)測(ce)電(dian)極(ji)檢(jian)出(chu)，數(shu)值(zhi)大(da)小與(yu)流量成正(zheng)比例(li)，其(qi)值(zhi)為：
E=KBVD

式中(zhong)：
E－感(gan)應(ying)電(dian)勢(shi)；
K－與(yu)磁場(chang)分布及(ji)軸(zhou)向(xiang)長(chang)度(du)有關的(de)系(xi)數(shu)；
B－磁(ci)感(gan)應(ying)強(qiang)度(du)；
V－導電(dian)液體(ti)平(ping)均(jun)流速；
D－電(dian)極(ji)間(jian)距；（測(ce)量(liang)管內(nei)直(zhi)徑(jing)）

傳感(gan)器(qi)將(jiang)感(gan)應(ying)電(dian)勢(shi)E作(zuo)為流量信號，傳送(song)到(dao)轉(zhuan)換器(qi)，經放(fang)大(da)，變換濾(lv)波(bo)用(yong)壹系列(lie)的數(shu)字(zi)處(chu)理後(hou)，用(yong)帶背(bei)光(guang)的(de)點陣式液晶顯示瞬(shun)時(shi)流量和累積(ji)流量。轉換器(qi)有4～20mA輸出(chu)，報警(jing)輸出(chu)及(ji)頻(pin)率輸出(chu)，並(bing)設(she)有RS－485等通訊(xun)接(jie)口(kou)，並(bing)支持(chi)HART和(he)MODBUS協議。

1、無(wu)振動(dong)、無強(qiang)電(dian)磁(ci)場的(de)地(di)方（如大(da)電(dian)機(ji)、變頻(pin)器(qi)附(fu)近）；
2、盡量垂直(zhi)安裝，水平(ping)安(an)裝需要(yao)安(an)裝在(zai)低(di)處(chu)，不(bu)能安裝管道(dao)頂點(dian)，保證(zheng)滿(man)管，防(fang)止氣(qi)泡(pao)；
3、直(zhi)管段(duan)要(yao)求(qiu)，最好(hao)保證(zheng)前(qian)10倍(bei)後(hou)5倍管徑(jing)；
4、焊接(jie)式的(de)安(an)裝時(shi)候(hou)要(yao)註(zhu)意不(bu)要(yao)連(lian)接(jie)儀(yi)器(qi)焊(han)接(jie)，防(fang)止傷(shang)害流量計；
5、外殼盡量接(jie)地(di)，屏(ping)蔽線(xian)單(dan)端接(jie)地(di)，接(jie)到(dao)點(dian)不(bu)能與(yu)強(qiang)電(dian)共(gong)地(di)；
6、如果(guo)為了維(wei)修(xiu)簡(jian)便(bian)，安(an)裝位置(zhi)需要(yao)選好，滿(man)足維(wei)修(xiu)要(yao)求(qiu)。同時(shi)，可(ke)以(yi)安裝旁管，故(gu)障(zhang)時(shi)候(hou)流體(ti)走(zou)旁管；
7、避免(mian)陽光(guang)直(zhi)射、高溫的(de)地(di)方，做好防(fang)水(shui)、防(fang)潮(chao)處(chu)理；
8、其(qi)他應(ying)該(gai)考(kao)慮的要(yao)求(qiu)，信號走(zou)線(xian)不(bu)要(yao)跟(gen)強(qiang)電(dian)線(xian)路壹起(qi)。
